Teilenummer:
Spezifikationen

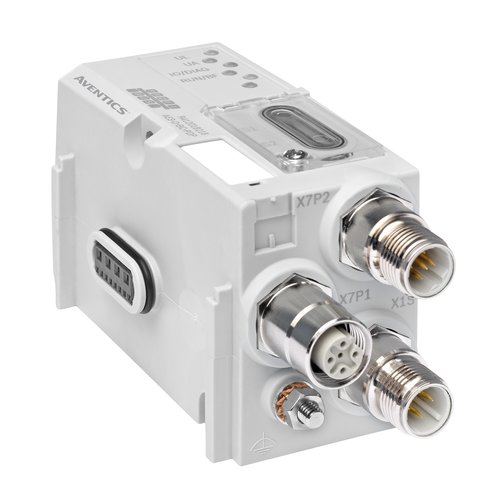

| Ausführung | Buskoppler |
| Typ | Generation 2, Hinweis: unterstützt MRP und IRT (RT_CLASS 3) |
| Feldbus-Protokoll | PROFINET IO |
| E/A fähig | mit E/A Funktionalität |
| Anzahl Anschlüsse E/A | 512 Ausgänge/512 Eingänge |
| Spannungsversorgungsstecker IN, Typ | Stecker |
| Spannungsversorgungsstecker IN, Gewindegröße | M12x1 |
| Spannungsversorgungsstecker IN, Anzahl Pole | 4-polig |
| Spannungsversorgungsstecker IN, Codierung | A-codiert |
| Feldbus-Design | D-Design |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 60 °C |
| Anzahl der Magnetspulen max. | 128 |
| Anzahl der Ventilpositionen max. | 64 |
| Betriebsspannung Elektronik | 24 V DC |
| Spannungstoleranz Elektronik | -25 % / +25 % |
| Stromaufnahme Elektronik | 0.1 A |
| Betriebsspannung Aktoren | 24 V DC |
| Summenstrom für Ventile | 4 A |
| Schutzart | IP65 |
| Zykluszeit bei 256 bit | < 1 ms |
| Spannung Logik / Aktorik | galvanisch getrennt |
| Diagnose | Systemfehler, Unterspannung |
| E/A-Modul Erweiterung max. | 10 |
| Störaussendung nach Norm | EN 61000-6-4 |
